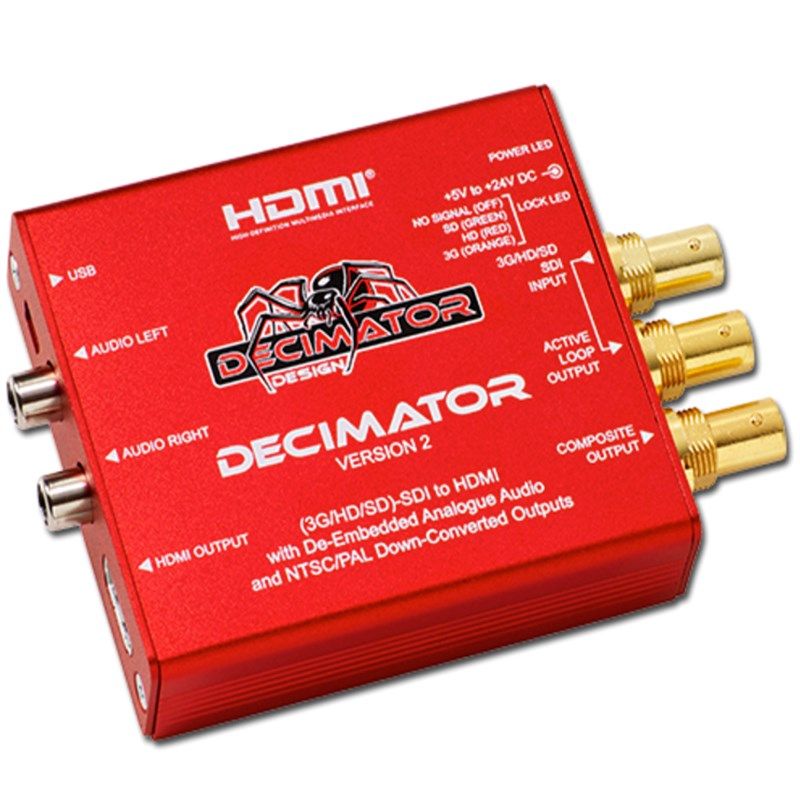

Minyatür (3G / HD / SD) -SDI'dan hem HDMI hem de NTSC / PAL'a
her iki çıktıda eşzamanlı ölçeklendirme ve
Gömülü Analog Ses
• Otomatik olarak 3G, HD veya SD'yi algılar (toplamda 26 Format) ve işleyebilir
senkron kaynakların değiştirilmesi
• Hem HDMI hem de Kompozit çıkışlarda eşzamanlı ölçeklendirme
maksimum 1 giriş çerçevesi gecikmeli
• İsteğe bağlı tam ölçeklendirme ve en boy oranı dönüştürme ile HDMI çıkışı.
Aşağı dönüştürülmüş Kompozit çıktı:
- 3G / HD girişleri için NTSC veya PAL seçilebilir
- SD değişmeden geçirilecektir.
- Düşük gecikmeli 3G / HD'den SD'ye Aşağı dönüştürme ile
- ARC (En Boy Oranı Dönüşümü):
i) 16: 9 - 16: 9 Anamorfik
ii) 16: 9 ila 4: 3 Mektup Kutusu
iii) 16: 9 - 4: 3 Merkez Kesim (4: 3'e Kırp)
- Tam 10 bit veri yolu ve çok noktalı enterpolasyon
- Kompozit Çıkış için 16 kat fazla örnekleme
• EIA-708/608 Kapalı Başlıkları Kompozit Çıktıya Geçer
• HDMI çıkışında görüntülenen Tam 16 Kanallı Ses ölçümü:
- Ayrı ayrı seçilebilen 4 ses grubundan herhangi biri
- Dikey veya Yatay Çubuklar
- AES / EBU, VU, Extended VU, BBC, EBU, DIN ve NORDIC Ölçekler
- Bar & Float, only Bar veya Float
- Şeffaflık ayarı
- Ayrı Bar ve Float Balistik kontrolü
- Ayarlanabilir Referans seviyesi
- Kırmızı, Sarı ve Yeşil Aralık ayarı
- Çubuk kalınlık ayarı
- Marj ayarı
• HDMI çıkışında şu özelliklerle görüntülenen Ayarlanabilir Izgara Üreteci:
- Güvenli Eylem, Güvenli Başlık ve Orta Çapraz için ayrı ayrı etkinleştirilir
- Güvenli Eylem veya Güvenli Başlık için ayarlanabilir konum
- Güvenli Eylem, Güvenli Başlık ve Orta Çapraz için ayarlanabilir renkler
• HDMI çıkışında aşağıdakilerle görüntülenen Metin Katmanları:
- Ayarlanabilir Ön Plan ve Arka Plan renkleri
- Ayarlanabilir 16 karakterli metin
- Mevcut giriş biçimi durumu
• Gömülü Ayrılmış Analog Ses, 2 x RCA konektöründe çıkar
-10dBu = -20dBFS'de
• 3G / HD / SD-SDI Aktif Döngü Çıkışı Harici
Dip-Switch Yapılandırması
• Kontrol ve aygıt yazılımı güncellemeleri için USB bağlantı noktası
• DC Güç Soketini Kilitleme
• Üniteye aşağıdakiler de dahildir:
- Güç kaynağı
- HDMI kablosu
- USB Kablosu ve Montaj Braketi
