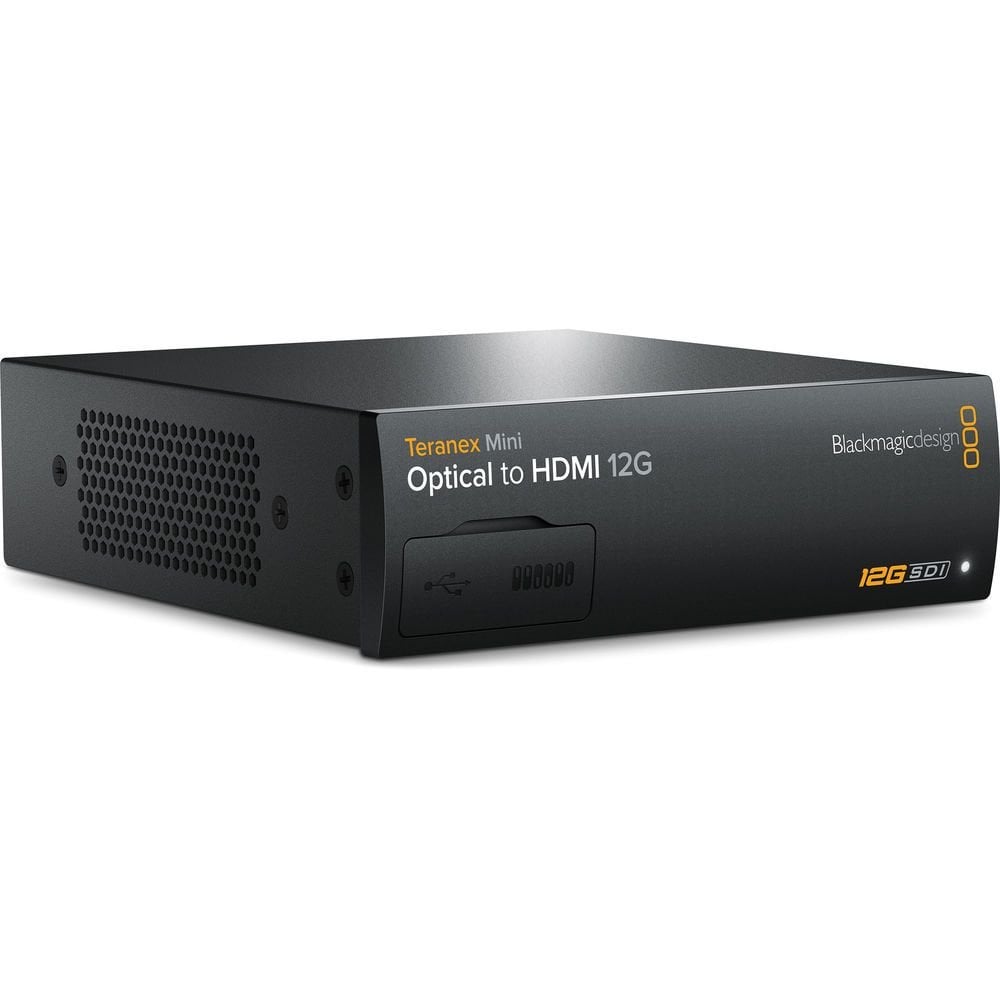

Blackmagic Teranex Mini - Optical to HDMI 12G

Bağlantılar

SDI Video Girişleri

1 x 12G-SDI SD/HD/2K/4K otomatik geçiş.

Optik Fiber Bağlantısı (opsiyonel)

LC konnektör ile opsiyonel 3G, 6G ya da 12G-SDI tek mod 1310 nm SFP mödülü.

Optik Fiber Video Girişleri

1 x 12G-SDI SD/HD/2K/4K otomatik geçiş.

Blackmagic 12G-SDI ürünleriyle kullanılması önerilen kabloların özetini görmek için lütfen buraya tıklayınız.

Optik Fiber Video Döngüsü

1 x 12G-SDI döngü çıkışı.

HDMI Video Çıkışları

2160p60'a destek ile 1 x HDMI 2.0 A tipi konnektör.

Analog Ses Çıkışları

XLR bağlantıları için 2 kanallı profesyonel dengeli analog ses. Timecode çıkışı için sağ XLR ayarlanabilir.

Dijital Ses Çıkışları

XLR bağlantılar aracılığıyla 4 kanallı profesyonel 110Ω dengeli dijital ses. Timecode çıkışı için sağ XLR ayarlanabilir.

Gömülü Ses Desteği

8 kanal.

Çoklu Hız Desteği

SD, HD ya da 12G-SDI'yı otomatik olarak algılar.

Güncellemeler ve Kurulum

USB ile Ethernet.

Yeniden saat ayarı

Evet

Optik Giriş Standartları

SD Video Standartları

525i59.94 NTSC, 625i50 PAL

HD Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24
1080i50, 1080i59.94, 1080i60

2K Video Standartları

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K 25PsF

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K Video Standartları

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p

SDI Uyumu

Optik Fiber SDI, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 için SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M

SDI Video Hızları

SDI video bağlantıları standart tanımlı, yüksek tanımlı level A ve level B 3G-SDI, 6G-SDI ve 12G-SDI arasında geçiş yapabilmektedir.

SDI Video Örnekleme

4:2:2 ve 4:4:4.

SDI Audio Örnekleme

48 kHz ve 24-bit televizyon standardı örnek hız.

SDI Renk Hassasiyeti

4:2:2 ve 4:4:4.

SDI Renk Düzeni

YUV ve RGB.

HDMI Çıkış Standartları

SD Video Standartları

525i59.94 NTSC, 625i50 PAL

HD Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K Video Standartları

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p, 4K DCI 50p, 4K DCI 60p

HDMI Renk Düzeni

REC 601, REC 709

HDMI Renk Hassasiyeti

HD, 2K ve 4K için YUV 4:2:2 ve RGB 4:4:4.

Yazılım

Yazılım Kontrolü

USB ya da Ehernet aracılığıyla Mac™ ve Windows™ yazılım güncellemesi.

Dahili Yazılım Güncellemesi

Dahil olan güncelleme uygulaması aracılığıyla.

İşletim Sistemleri

Mac 10.14 Mojave,
Mac 10.15 Catalina veya daha üzeri

Windows 8.1 ya da Windows 10.


Ayar Kontrolü

Ana Ayarlar Kontrolü

Mini Switchler, USB ve ücretsiz yardımcı yazılım aracılığıyla Ethernet.

Opsiyonel Ön Panel Kontrol

LCD, döner kontrol düğmesi ile altı butonlu ön montajlı Smart Panel

Güç Gereksinimleri

Güç Kaynağı

IEC C14 soketi ile 1 x dahili uluslararası AC güç kaynağı IEC Güç kablosu gerekir. 90 - 240V AC Giriş.

Ethernet üzerinden Güç Kaynağı

PoE+ kullanılarak 48V aracılığıyla çalıştırılabilir (ethernet üzerinden güç).

Güç Tüketimi

16 Watt

Çalışma Voltaj Aralığı

90 - 240V AC

Fiziksel Özellikler

Çevresel Özellikler

Çalışma Isısı:

0°to 40°C (32° to 104°F)

Saklama Isısı:

-20°to 60°C (-4° to 140°F)

Bağıl Nem:

0% to 90% yoğuşmasız

Kutu İçeriği

Teranex Mini Optical to HDMI 12G

Yazılım ve kullanım kılavuzu ile SD kartı
