SDI Görüntü Girişi

1 adet BNC (IN A) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçişli.

1 adet BNC (IN B) – 10-bit SD, HD, 2K, 3G HD ve 6G Ultra HD otomatik geçişli . 4:2:2 3G ya da 6G UHD için çift bağlantılı giriş olarak kullanılabilir.

SDI Görüntü Giriş Loop Döngüsü

1 adet BNC (IN A loop Döngü) – reclocking, 10-bit SD, HD, 2K, 3G HD, 6G ve 12G Ultra HD otomatik geçişli.

1 adet BNC (IN B loop Döngü) – reclocking, 10-bit SD, HD, 2K, 3 Gb/sn HD, 6G Ultra HD otomatik geçişli.

SDI Görüntü Çıkış

1 adet BNC (OUT A) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri, 6G ve 12G Ultra HD otomatik geçişli.

1 adet BNC (OUT B) – 10-bit SD, HD, 2K, 3G HD A ve B seviyeleri ve 6G Ultra HD otomatik geçişli. 4:2:2 3G ya da 6G Ultra HD için çift bağlantılı çıkış olarak kullanılabilir.

Quad SDI Görüntü Çıkışı

SMPTE 435-1 - Quad HD Split (4 kadranlı metodu) yalnızca. A ve B kadranları için iki SDI çıkışını kullanır; iki SDI Giriş Döngü konnektörlerini C ve D kadranları için çıkış olarak yeniden şekillendirir.

Optik Fiber Görüntü Girişi

1 adet 10­bit SD, HD, 3G HD, 2K, Ultra HD otomatik geçişli.

Optik Fiber Görüntü Çıkışı

1 adet 10­bit SD, HD, 3G HD, 2K, Ultra HD otomatik geçişli. Dual Link veya Quad Link çıkış modlarında çalışırken mevcut değildir.

SDI Ses Girişi

SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

SDI Ses Çıkış

SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

Optik Fiber Bağlantısı (opsiyonel)

1 adet SMPTE optik fiber SFP soket.

Optik Fiber Ses Girişi

SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

Optik Fiber Ses Çıkışı

SD, HD, 3G HD, 2K ve Ultra HD'de 16 kanal.

Dahili Dolby Desteği

Tüm dönüşümlerde Dolby AC-3 pass through özelliği. Video kare hız dönüşümleri hariç Dolby E pass through özelliği mevcut.

TimeCode Girişi

VITC/ATC için Destek. LTC için destek yok.

TimeCode Çıkışı

VITC/ATC için Destek. LTC için destek yok.

Çoklu Hız Desteği

SDI bağlantıları; SD, HD ve Ultra HD arasında geçiş yapabilmektedir. SDI; 270 Mb/sn standart tanımlı SDI, 1.5 G b/sn HD-SDI ve 2K SDI, 3G HD, 6G ve 12G Ultra HD arasında geçiş yapar.

Referans Girişi

1 adet BNC - Blackburst ya da HD'de tri-level sync.

Bilgisayar Bağlantısı

Yazılım güncellemeleri için 1x USB 2.0 mini B portu. Uzaktan kontrol ve kurulum için 1x RJ45 10/100 Ethernet.

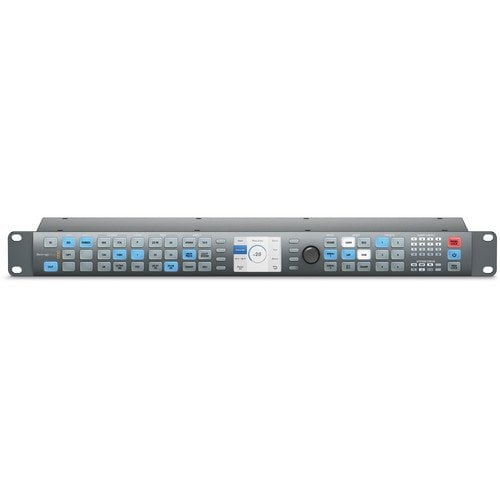

İşlemci Arayüzü

Işıklı basmalı butonlar, durum LED'leri ve kullanımı kolay ekran üstü menüler ile LCD.

SD Format Desteği

525i59.94 NTSC, 625i50 PAL

1.5G-SDI HD Format Desteği

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

3G-SDI HD Format Desteği

1080p50, 1080p59.94, 1080p60 A ve B seviyeleri

2K Format Desteği

2K DCI 23.98p, 2K DCI 24p

2K DCI 23.98PsF, 2K DCI 24PsF

Ultra HD Format Desteği

2160p23.98, 2160p24, 2160p25, 2 160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

SDI Uyumu

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

SDI Metadata Desteği

VITC/ATC destek, SMPTE 12M. WSS, RP186 ve AFD, SMPTE 2016'da dahil olmak üzere video indeksleme desteği. 608 ve 708, SMPTE 334M'den ve 608 ve 708, SMPTE 334M'ye closed caption desteği.

Ses Örnekleme

48kHz ve 24-bit televizyon standardı örnek hız.

Görüntü Örnekleme

4:2:2 SDI

Renk Hassasiyeti

10-bit

Renk Düzeni

REC 601, REC 709

SDI Format Desteği

525 NTSC, 625 PAL, 720HD, 1080HD, 2K 2048 x 1080 ve Ultra HD 3840 x 2160 arasında otomatik geçişli.

En Boy Oran Dönüşümü

Gerçek zamanlı değişken ve sabit en boy oranı dönüşümleri.

Gerçek Zamanlı Görüntü İşlemleme

Gürültü azaltma, ekleme ve çıkarma ile ritim tespiti, görüntüler arası cut tespiti, renk düzeltme ve proc amo kontrolü içerir.

Format Dönüştürme

Gerçek zamanlı yukarı dönüşüm, aşağı dönüşüm, çapraz dönüşüm ve SD/HD/UHD standartlar dönüşümü.

Renk düzeni Dönüşümü

Donanım bazlı gerçek zaman

Test Şekilleri

SMPTE %75 Çubuklar; %75 tam alan renkli çubuklar; yakınsama gridi; multi-burst; siyah.

Yazılım Kontrolü

Windows 8.1, Windows 10 ve Mac OS X aracılığıyla ayarların değiştirilmesi için Teranex Setup yazılım kontrol uygulaması ücretsiz olarak dahildir.

Dahili Yazılım Güncellemesi

Dahil olan Teranex Setup uygulaması ile C tipi USB aracılığıyla

Mac OS X 10.11 El Capitan,
macOS Sierra ya da daha sonrası.

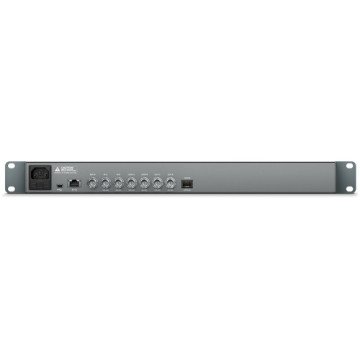

Güç Kaynağı

IEC C14 soketi ile 1 x dahili uluslararası AC güç kaynağı IEC güç kablosu gerekir. 100-240V, 50-60Hz

Tipik Güç Tüketimi

42 watt

Çalışma Isısı

5° ile 50° C arası

Saklama Isısı

-20° ile 45° C arası

Bağıl Nem

0% ile 90% arası yoğuşmasız
