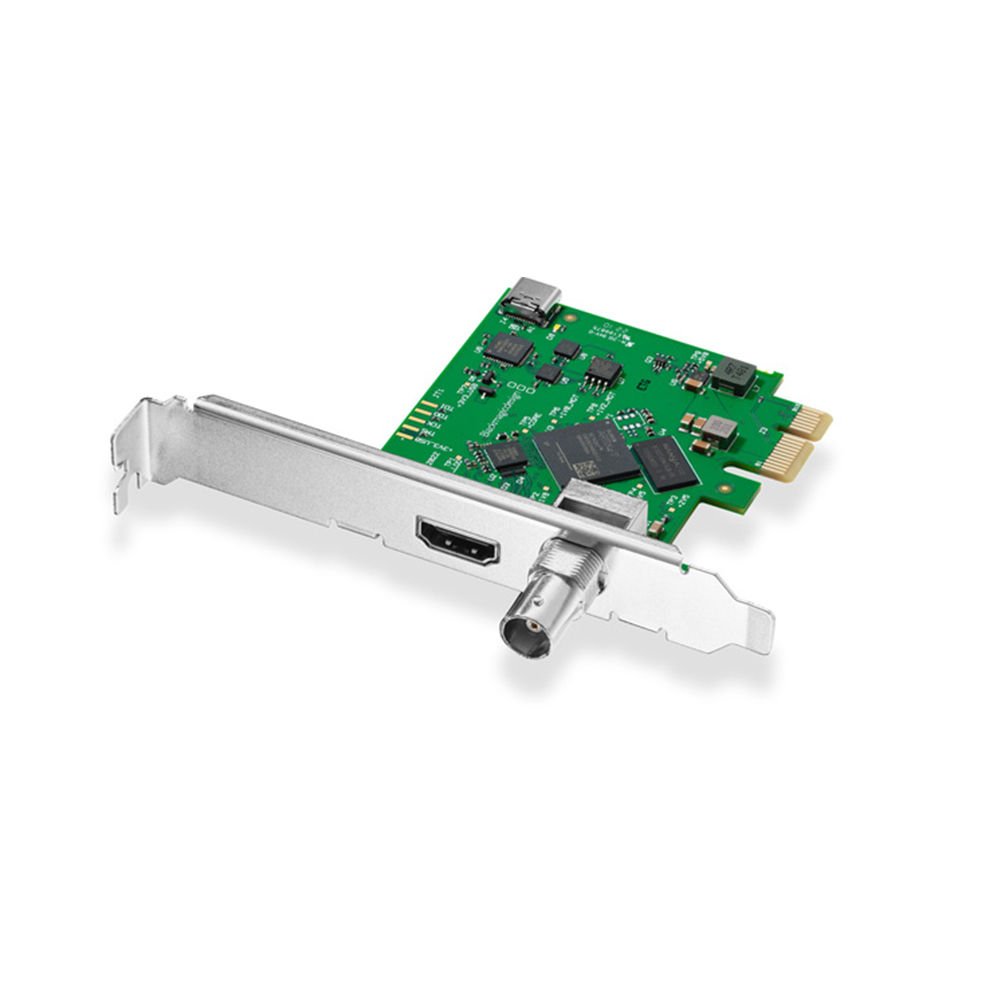

Blackmagic DeckLink Mini Monitor HD

Bağlantılar

SDI Video Çıkışı

1 x 10-bit SD/HD arasında değişebilir

SDI Hızları

270Mb, 1.5G, 3G

SDI Ses Çıkışı

16 kanal SD/HD sinyalinde gömülü

HDMI Video Çıkışı

1 x HDMI 2.0 A tipi konnektör

HDMI Ses Çıkışı

8 kanal SD/HD sinyalinde gömülü

Bilgisayar Arabirimi

PCI Express 1 veri yollu 2ci nesil; 1, 4, 8 ve 16 veri yollu PCI Express yuvaları ile uyumlu.

Desteklenen Kodekler

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR ve DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes 422 LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10-bit 4:2:2, Sıkıştırılmamış 10-bit 4:4:4.

Yazılım

İçerdiği Yazılımlar

Mac OS ve Windows bilgisayarlarda; Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic sürücü. Linux'ta Media Express, Blackmagic Desktop Video Yardımcı yazılımı ve Blackmagic sürücüsü.

Dahili Yazılım Güncellemesi

Bellenim, yazılım sürücüsünde yerleşiktir. Sistem başlayınca ya da güncelleme yazılımı üzerinden yüklenir.

Fiziksel Kurulum

PCI Express 1 veri yollu 2ci nesil; Mac OS, Windows ve Linux işletim sistemlerindeki 1, 4, 8 ve 16 veri yollu PCI Express yuvaları ile uyumlu. Mac OS sistemleri PCI Express yuvaları olan bir Mac Pro bilgisayar gerektirir. Sistem gereksinimlerinin tam listesini görmek için Destek sayfalarına bakınız.

Yazılım Uygulamaları

DaVinci Resolve

Fusion

Final Cut Pro

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

Desteklenen diğer uygulamalar şunları içerir:

The Foundry Nuke, Sony Catalyst Production Suite, Tools On Air Just: Play & Live, Magix Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Grass Valley Edius, Softron Mreplay, Telestream Wirecast, Livestream Studio, Resolume Arena, Vegas Creative Software Vegas Pro, VidblasterX Studio ve Broadcast, Unimedia Technologies UniplayOne and Uniplay-CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, DevTek Easy Media Suite, Boinx Software MimoLive, StudioCoast vMix, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard ve CoralCG, Open Broadcaster Software Studio, Nautilus Studio Nemo3D, Burst Video Webclip2Go, Derivative TouchDesigner, Assimilate Scratch ve Live Assist, NewBlue Title Live ve Titler Pro, SGO Mistika.

Bunlar üçüncü parti uygulamalardır ve sunulan destek değişebilir, yazılım satıcınıza danışın.

SDI Video Standartları

SDI Video Standartları

5525i59.94 NTSC, 625i50 PAL

HD Video Formatları

720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
1080i50, 1080i59.94, 1080i60.

2K Video Standartları

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp50 DCI, 2Kp59.94 DCI,2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.

SDI Uyumluluğu

SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M A/B ve SMPTE ST2108–1

SDI Metaveri Desteği

RP 188/SMPTE 12M-2 ve kapalı altyazı.

SDI Ses Örnekleme

48 kHz ve 24-bit televizyon standardı örnekleme hızı.

SDI Video Örnekleme

4:2:2, 4:4:4

SDI Renk Hassasiyeti

1080p30'a kadar 8, 10, 12-bit RGB 4:4:4, ve tüm standartlarda 8, 10-bit YUV 4:2:2.

SDI Renk Düzeni

REC 601, REC 709 ve REC 2020.

SDI HDR Desteği

HDR metaveri paketleme, HLG ve PQ transfer özellikleri.

Çoklu Hız Desteği

SDI video bağlantısı SD ve HD arasında değişebilir.

HDMI Video Standartları

SDI Video Standartları

5525i59.94 NTSC, 625i50 PAL

HD Video Formatları

720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60.

HDMI Ses Örnekleme

48 kHz ve 24 bit televizyon standardı örnekleme hızı.

HDMI Video Örnekleme

4:2:2 ve 4:4:4

HDMI Renk Doğruluğu

1080p30'a kadar 10, 12-bit RGB 4:4:4, tüm standartlarda 8-bit RGB 4:4:4 ve 12-bit YUV 4:2:2.

HDMI Yapılandırma

HDMI 2.0, Derin Renk ve HDR özelliklerini destekler. Otomatik olarak bağlı ekrana yapılandırılır.

HDMI Renk Alanı

REC 601, REC 709 ve REC 2020.

HDMI HDR Desteği

HDR metaveri paketleme, HLG ve PQ transfer özellikleri.

Çoklu Hız Desteği

HDMI video bağlantısı SD ve HD arasında değişebilir.

Donanım çerçeve arabellek

v210 (10 bit YUV), 2vuy (8 bit YUV), ARGB, BGRA (8 bit RGB), r210 (10 bit RGB), R12B, R12L (12 bit RGB).

İşlemci

Gerçek Zamanlı Efektler

DaVinci Resolve, Final Cut Pro dahili efektleri. Adobe Premiere Pro CC Mercury Playback Engine efektleri. Avid Media Composer dahili efektleri.

Renk Alanı Dönüşümü

Donanım bazlı gerçek zamanlı.

Fiziksel Detaylar

İşletim Sistemleri

Mac 11.1 Big Sur,
Mac 12.0 Monterey veya daha üzeri

Windows 10, 64-bit.
Windows 11.

Linux

Güç Bilgileri

Güç Tüketimi

3 Vat

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

5° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 45° C (-4° ila 113° F)

Bağıl Nem

%0 ila %90 yoğuşmasız

Kutu İçeriği

DeckLink Mini Monitor HD

Kısa profilli yuva braketi
