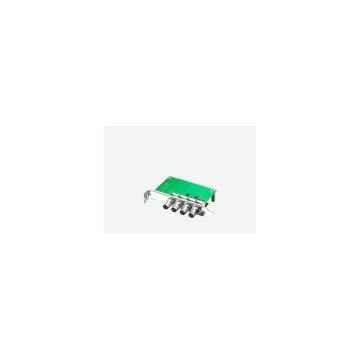

Blackmagic DeckLink 4K Extreme 12G - Quad SDI modülü

Bağlantılar

SDI Video Girişleri

2 x 12Gb/sn SD/HD/2K/4K. Tek/çift link 4:2:2/4:4:4'ü destekler. 2D/3D arasında değiştirilebilir.

SDI Video Çıkışları

2 x 12Gb/sn SD/HD/2K/4K. Tek/çift link 4:2:2/4:4:4'ü destekler. 2D/3D arasında değiştirilebilir.

Analog Video Girişleri

S-Video veya Composite'ye değiştirilebilir 3 BNC'de 1 x Component YUV Component HD ve SD'yi destekler.

Analog Video Çıkışları

S-Video ve Composite'ye değiştirilebilir 3 BNC'de 1 x Component YUV Component HD ve SD'yi destekler.

Analog Ses Girişleri

XLR konektörler üzerinden 2 kanal profesyonel dengeli analog ses.

Analog Ses Çıkışları

XLR konektörler üzerinden 2 kanal profesyonel dengeli analog ses.

Fiber Optik Girişler/Çıkışlar (Opsiyonel)

2 x 12Gb/sn Fiber Optik.

AES/EBU Ses Girişleri

Örnek hız çevirici ile 2 kanal dengesiz ses.

AES/EBU Ses Çıkışları

2 Kanal dengesiz.

SDI Ses Girişleri

SD/HD/2K/4K’ya gömülü 16 kanal.

SDI Ses Çıkışları

SD/HD/2K/4K’ya gömülü 16 kanal.

HDMI Video Girişleri

2160p60'a destek ile HDMI A tipi konektör.

HDMI Video Çıkışları

2160p60'a destek ile HDMI A tipi konektör.

HDMI Ses Girişleri

SD/HD/4K’da gömülü 8 kanal

HDMI Ses Çıkışları

SD/HD/4K’da gömülü 8 kanal.

Senkron Girişi

Tri-Sync veya Black Burst.

Cihaz Kontrolü

Sony™ uyumlu RS422 deck kontrol portu. Yazılım kontrolü altında TxRx yön değiştirilebilir seri portlar.

Bilgisayar Arayüzü

HDMI veya SDI mezzanine kart ile 8 ve 16 yollu PCI Express yuvaları ile uyumlu 8 yollu 2. nesil PCI Express.

Desteklenen codec'ler

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV‑NTSC, DV‑PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10-bit 4:2:2, Sıkıştırılmamış 10‑bit 4:4:4.

Yazılım

İçerdiği Yazılımlar

Mac OS ve Windows'da; Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic sürücü. Linux'da Media Express, Blackmagic Desktop Video yardımcı yazılımı ve Blackmagic sürücü.

Dahili Yazılımın Modelini Yükseltme (Upgrade)

Yazılım sürücüsünde dahili bellenim. Sistemin başlatılmasında ya da güncelleme yazılımı üzerinden yüklenebilir.

Fiziksel Kurulum

Mac OS, Windows ve Linux'da 8 ve 16 yollu PCI Express yuvaları ile uyumlu 8 yollu 2. nesil PCI Express. Mac OS sistemleri PCI Express yuvaları olan bir Mac Pro bilgisayar gerektirir. Tam sistem gereksinimlerini görmek için Destek sayfalarına bakınız.

Yazılım Uygulamaları

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Autodesk Smoke

Adobe Photoshop CC

Desteklediği diğer uygulamalar arasında bulunanlar: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D & Derivative TouchDesigner, Assimilate Scratch, Burst Video WebClip2Go & [REC]Marker.

Standartlar

SD Video Standartları

525i59.94 NTSC, 625i50 PAL

HD Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K Video Standartları (Yalnızca SDI)

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K Video Standartları

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p (yalnızca SDI üzerinden 25p)

3D Video Standartları SDI

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

3D Video Standartları HDMI

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60

SDI Uyumluluğu

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 435, SMPTE 2081, SMPTE 2082, ITU‑R BT.656 ve ITU‑R BT.601.

SDI Metadata Desteği

RP 188/SMPTE 12M-2 ve kapalı altyazı.

Ses Örnekleme

24-bit’te 48 kHz televizyon standardı örnek hızı.‑

SDI Video Örnekleme

4:2:2, 4:4:4

SDI Renk Hassasiyeti

UHD 30p'ye kadar tüm modlarda 8, 10, 12-bit RGB 4:4:4, ve tüm modlarda 8, 10-bit YUV 4:2:2

Renk Uzayı

REC 601, REC 709, REC 2020

HDR Support

HDR metadata packing, HLG and PQ transfer characteristics. (HDMI supports static HDR metadata only)

HDR Desteği

HDR metada paketleme, HLG ve PQ transfer özellikleri. (HDMI, yalnızca statik HDR metadata’yı destekler)

HDMI Video Örnekleme

4:4:4, 4:2:2 ve 4:2:0

HDMI Renk Hassasiyeti

8, 10 ve 12-bit (Derin Renk).

HDMI Yapılandırma

HDMI 2.0b Derin Renk ve HDR’yi destekler. Bağlı olduğu ekran ile otomatik olarak yapılandırılır.

Çoklu Hız desteği

HDMI ve SDI video bağlantıları SD/HD/2K ve 4K arasında geçiş yapabilir. Component analog video bağlantıları SD ve HD arasında geçiş yapabilir.

İşlemci

Kopya Korumalı

HDMI girişi, kopya korumalı HDMI kaynaklarından görüntü yakalayamaz. Görüntü yakalama işleminden veya içeriğin dağıtımından önce, mutlaka telif hakkı mülkiyetini doğrulayın.

Ultra HD Alt Dönüşümü

Dahili yüksek kaliteli donanım bazlı alt çevirici, SDI C ve D çıkışlarında alt dönüştürülmüş sinyal ile Ultra HD'den HD'ye çıkış sağlar ve yalnızca HD olan bir TV'ye bağlı olduğunda da HDMI çıkış sağlar.

HD’den SD’ye Alt (Down) Dönüşüm

SDI B, Component ve Composite NTSC/PAL çıkışında alt dönüştürülmüş sinyal ile HD’den SD’ye. Letterbox, anamorfik 16:9 ve center cut 4:3 tarzları arasında SD çıkış seçilebilir.

HD Yukarı (Up) Dönüşüm

Playback’te SD'den 720HD'ye ya da 1080HD'ye dahili, yüksek kaliteli donanım bazlı yukarı dönüşüm. 4:3 pillarbox, 14:9 zoom ve 16:9 zoom arasında seçilebilir. HD-SDI, HDMI ve component analog üzerinden HD çıkış sunar.

HD Çapraz (Cross) Dönüşüm

Playback’te 720HD’den 1080HD’ye, 1080HD’den 720HD’ye dahili, yüksek kaliteli donanım bazlı çapraz dönüşüm.

Gerçek Zamanlı Efektler

DaVinci Resolve, Final Cut Pro X dahili efektleri. Premiere Pro CC Mercury Playback Engine efektleri. Avid Media Composer dahili efektleri.

Renk Uzayı Dönüşümü

Çıkışta donanım bazlı gerçek zamanlı.

Fiziksel Özellikler

İşletim Sistemleri

Mac 10.14 Mojave,
Mac 10.15 Catalina veya daha üzeri

Windows 7, 8.1 ve 10, tüm 64-bit.

Linux

Güç Gereksinimleri

3D İşleme

Çift akışlı ve kare paketleme formatlı görüntü yakalama & oynatma.

EMC Sertifikaları

30 Watt

Çevresel Özellikler

Güç Tüketimi

FCC, CE ve C‑Tick

Çalışma Ortamı Sıcaklığı

5° ile 40° C arası (41° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ile 45° C arası (-4° ila 113° F)

Kutu İçeriği

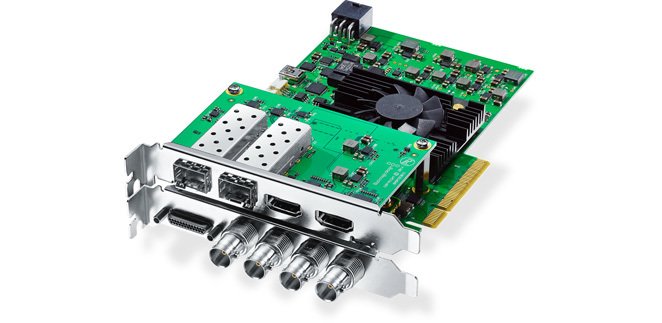

DeckLink 4K Extreme 12G

HDMI mezzanine card

HDMI mezzanine kartı

Yazılım ve kullanım kılavuzu ile SD kartı

Analog ve RS-422 kontrol için ara kablo.
