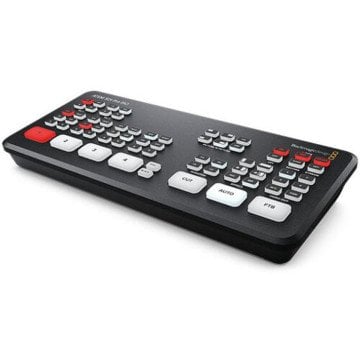

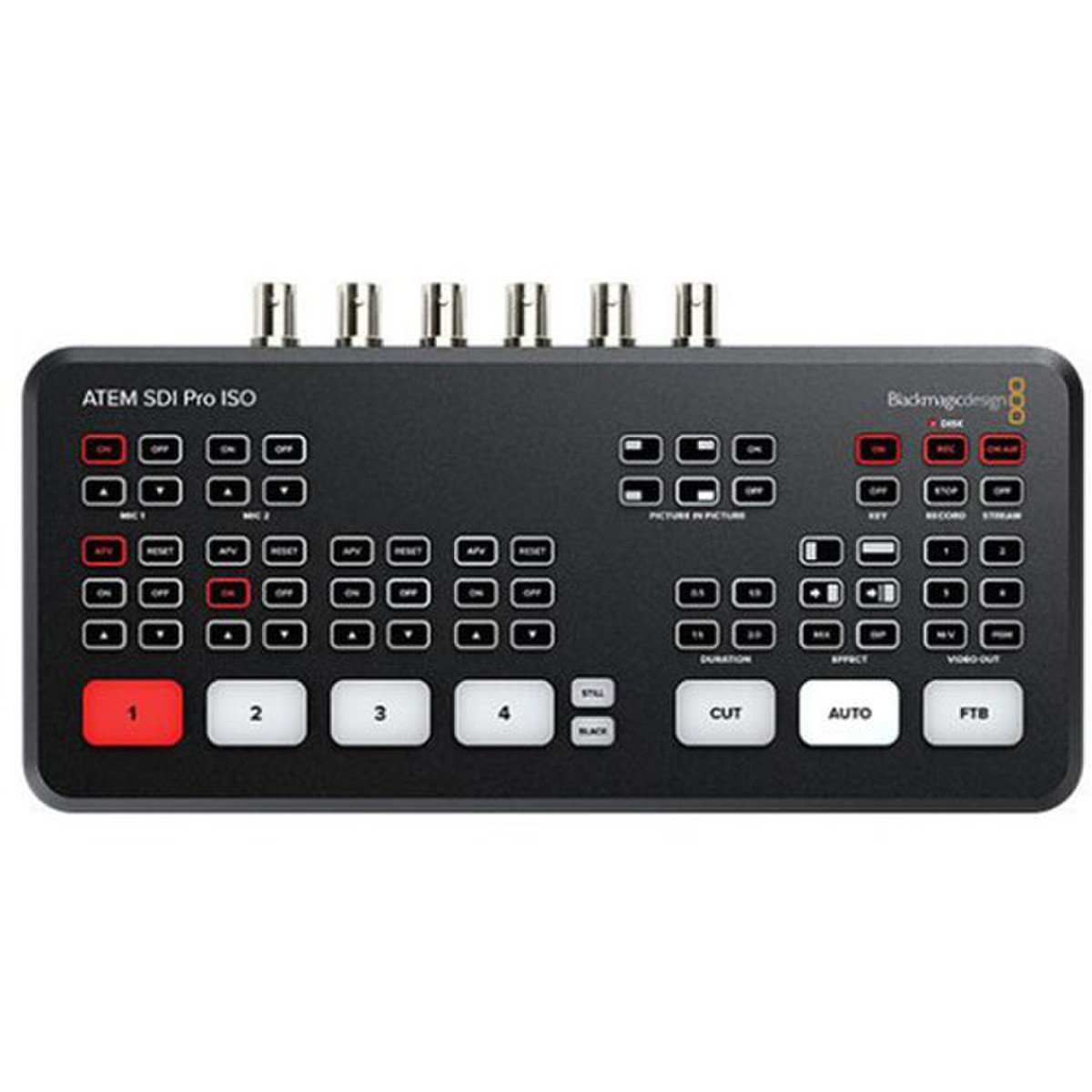

Blackmagic ATEM SDI Pro ISO

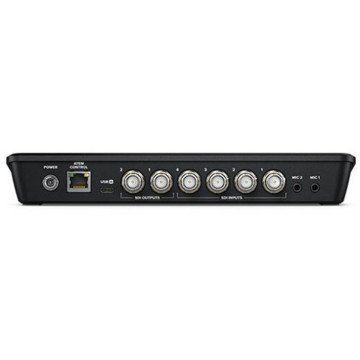

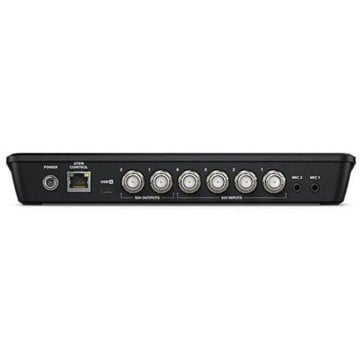

Bağlantılar

Toplam Video Girişi

4

Toplam Çıkış

3

Toplam Aux Çıkışı

2

Toplam Ses Girişi

2 x 3.5mm stereo mini jak.

Toplam Ses Çıkışı

Yok, yalnızca gömülü ses.

Zaman Kodu Bağlantısı

Yok

SDI Video Girişi

4 x 3G-SDI, 10-bit HD’ye değiştirilebilir.

2 kanallı gömülü ses.

Video Girişi Yeniden Senkronizasyonu

4 SDI girişinin tümünde.

Kare Hızı ve Format Dönüştürücüleri

4 SDI girişinin tümünde.

SDI Program Çıkışı

2

Ethernet

Ethernet; canlı internet yayını, yazılım kontrolü, yazılım güncellemeleri veya ağ üzerinden panel bağlantısı için 10/100/1000 BaseT’yi destekler.

Bilgisayar Arabirimi

1 adet 1. Nesil USB-C 3.1 Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve panel bağlantısı için.

Standartlar

HD Video Giriş Standartları

720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.

HD Video Çıkış Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

İnternetten Video Yayınlama Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Ultra HD Video Standartları

Yok

Video Örnekleme

4:2:2 YUV

Renk Hassasiyeti

10-bit

Renk Alanı

Rec 709

Renk Alanı Dönüşümü

Donanım bazlı gerçek zamanlı.

Ürün Özellikleri

Upstream Keyer Sayısı

1

Downstream Keyer Sayısı

1

Gelişmiş Chroma Keyer Sayısı

1

Linear/Luma Keyer Sayısı

2

Geçiş için Keyer

Sadece DVE.

Toplam Katman Sayısı

5

Desen Üreteci Sayısı

1

Renk Üreteci Sayısı

2

Kenarlar ve Gölge içeren DVE Sayısı

1

Arabirim

Asgari monitör çözünürlüğü 1366 x 768

Ses

Ses Mikseri

6 giriş x 2 kanallı mikser.

Her bir kanal için Açma/Kapama/Video Takipli Ses özelliği ve her bir kanal için ayrı gain kontrolü mevcut.

Seviye ve Pik göstergeleri. Artı yeni Fairlight ses geliştirmeleri: Sıkıştırıcı, Geçit, Sınırlayıcı, 6 bant parametrik EQ. Ana kazanç kontrolü.

Analog Giriş

Dengelenmemiş stereo

Analog Giriş Gecikmesi

8 kareye kadar

Giriş Empedansı

1.8k

Azami Giriş Seviyesi

+6dBV

Mikrofon İçin Güç

Her iki 3.5mm mini jak bağlantısında var.

İnternet Yayını

Doğrudan İnternet Yayını

ATEM SDI Pro ISO, ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) veya USB-C üzerinden mobil internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler.

Kayıt

Video ve Sesin Doğrudan Kaydı

USB-C 3.1 Gen 1 genişletme portu harici ortamlara doğrudan kayıt yapabilir.

Video Kaydı

4 x SDI ISO girişi; AAC ses ile ATEM video standardında 70Mb/sn’ye varan kalitede H.264 .mp4 dosyaları olarak.

1 x Program çıkışı, H.264 kodekli .mp4 formatında. İnternet üzerinden yayın kalitesi ayarında ve ACC kodekli ses ile birlikte ATEM'deki video standardı kalitesinde.

Ses Kaydı

6 x 2 kanal ses girişi. Ayrı 24‑bit 48KHz .wav dosyaları olarak kaydedilir. 2 x analog stereo ses girişi ve 4 x SDI 2 kanallı gömülü ses girişi içerir.

Görüntü Miksajı

Program görüntü miksajı, bir DaVinci Resolve proje .drp dosyası olarak kaydedilir.

Ortam Formatı

ExFAT (Windows/Mac) ya da HFS+ (Mac) dosya sistemlerine formatlı ortamı destekler.

Çoklu Görüntüleme

Çoklu Görüntüleme

Sol ve sağ olarak yapılandırılabilir Program/Önizleme, 4 SDI girişi, Medya Oynatıcı, İnternet Yayın Durumu, Kayıt Durumu ve Ses Göstergeleri dahil, 1x 10 görüntü ekranı.

Çoklu Görüntüleme Video Standardı

HD

Medya Oynatıcıları

Medya Oynatıcı Sayısı

1

Kanallar

Her bir Medya Oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

Fill ve key ile 20

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Kontrol

Kontrol Panel

Dahili kontrol paneli. Kamera kontrol özellikli yazılım kontrol paneli İsteğe bağlı donanım panelini destekler.

Kontrol Panel Bağlantısı

Ethernet 10/100/1000 BaseT’yi destekler. Ethernet; panel ve kasa arasında doğrudan ya da ağ üzerinden bağlantı için kullanılır. ATEM SDI Pro ISO doğrudan USB-C bağlantısını da destekler. Yazılımı güncellemek için Ethernet veya USB-C kullanılır.

Kontrol Panel Uyumluluğu

ATEM Software Control Panel içerir. Aynı zamanda, ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel ve ATEM 4 M/E Advanced Panel ile uyumludur. ATEM SDI Pro ISO; Videohub Smart Control Pro ve Videohub Master Control Pro cihazlarını kullanarak kaynakların hedef noktalarına yönlendirilmesi için, Blackmagic Videohub Hardware Panel Setup eklentisi ile yapılandırılabilir.

Cihazla Gelen Kontrol Paneli

Mac 11.0 Big Sur, Mac 12.0 Monterey veya daha yeni sürümleri ve Windows 10 64 bit veya Windows 11 için ücretsiz olarak dahil edilen ATEM Software Control Panel.

Yazılım

Yazılım Güncellemeleri

Mac OS X veya Windows bilgisayarlarına doğrudan bağlanan USB veya Ethernet bağlantısını kullanarak. ATEM Switcher Utility dahildir.

Yapılandırma

ATEM Software Control Panel aracılığıyla kurulumunu yapın, buna ATEM kasa IP addresi dahil değildir, bunun kurulumu kasaya USB aracılığıyla bağlı olan ATEM Switcher Yardımcı Uygulamadan yapılır.

İşletim Sistemleri

Mac 11.0 Big Sur,
Mac 12.0 Monterey veya daha üzeri

Windows 10, 64-bit.
Windows 11.

Güç Bilgileri

Güç Kaynağı

1 x Harici 12V güç kaynağı.

Güç Kullanımı

36W

Fiziksel Detaylar

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

5° C ila 40° C (41° ila 104° F)

Saklama Ortamı Sıcaklığı

-10° ila 60° C (14° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız

Kutu İçeriği

ATEM SDI Pro ISO

Uluslararası priz adaptörleriyle birlikte harici 12V DC güç kaynağı.
