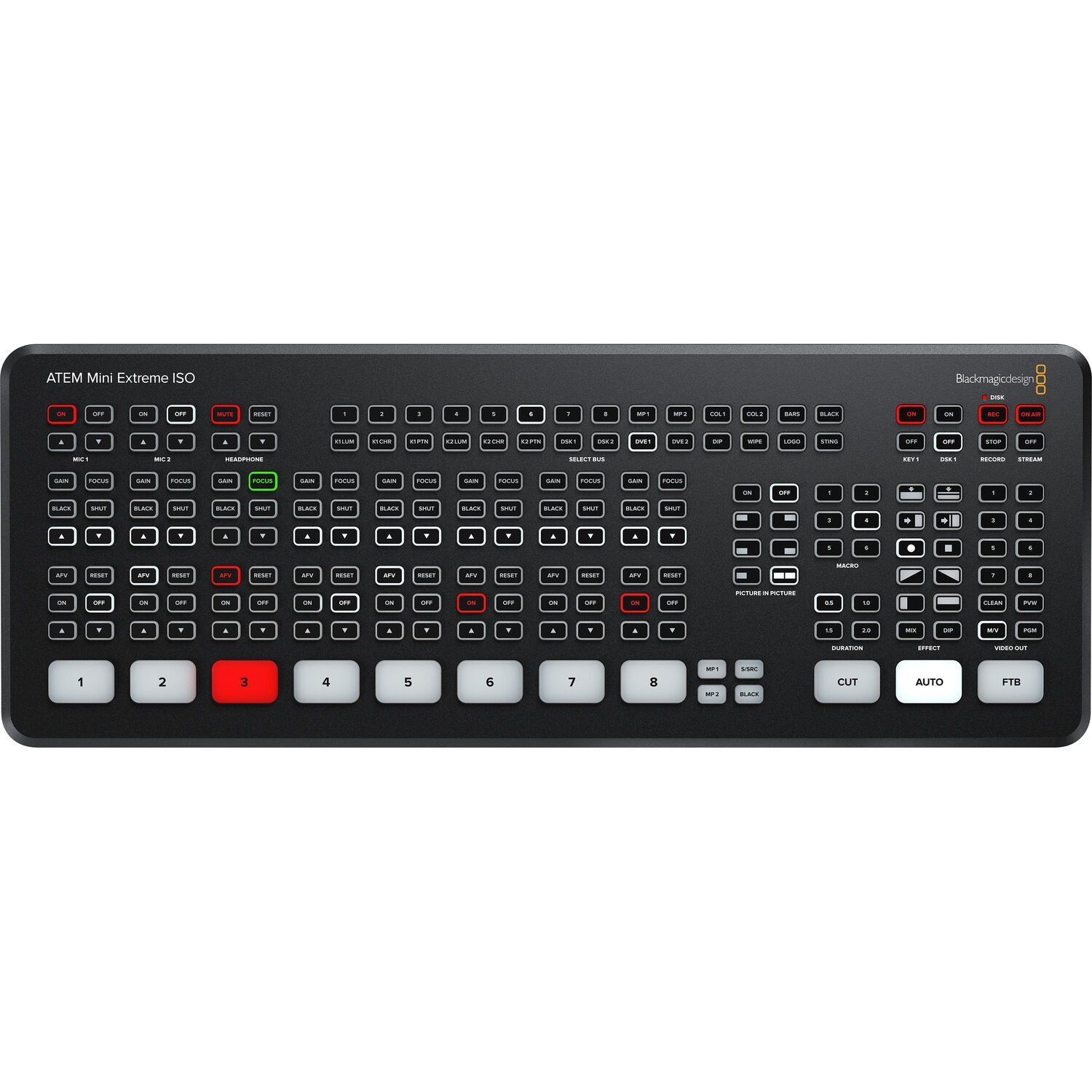

ATEM Mini Extreme ISO Görüntü Mikseri

Bağlantılar

Toplam Video Girişi

8

Toplam Çıkış

4

Toplam Aux Çıkışı

2

Toplam Ses Girişi

2 x 3.5mm stereo mini jak

Toplam Ses Çıkışı

1 x 3.5mm stereo mini jak

Timecode Bağlantısı

Yok

HDMI Video Girişleri

8 x HDMI A tipi, 10-bit HD geçişli. 2 kanal gömülü ses.

Video Girişi Yeniden Senkronizasyon

8 HDMI girişinin hepsinde var.

Kare Hızı ve Format Dönüştürücüleri

8 HDMI girişinin hepsinde var.

HDMI Program Çıkışı Sayısı

2

Ethernet

Ethernet; internetten canlı yayın, yazılım kontrolü, yazılım güncellemeleri ve doğrudan ya da ağ üzerinden panel bağlantısı için 10/100/1000 BaseT’yi destekler.

Bilgisayar Arabirimi

Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve panel bağlantısı için 2 adet 1. Nesil USB-C 3.1.

Standartlar

HD Video Giriş Standartları

720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.

HD Video Çıkış Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

İnternetten Video Yayınlama Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Ultra HD Video Standartları

Yok

Video Örnekleme

4:2:2 YUV

Renk Hassasiyeti

10-bit

Renk Alanı

Rec 709

Bilgisayarlardan HDMI Giriş Çözünürlükleri

1280 x 720p 50Hz, 59.94Hz ve 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 ve 60Hz
1920 x 1080i 50, 59.94Hz ve 60Hz

Renk Alanı Dönüşümü

Donanım tabanlı gerçek zamanlı.

Ürün Özellikleri

Upstream Keyer Sayısı

4

Downstream Keyer Sayısı

2

Gelişmiş Chroma Keyer Sayısı

4 adede kadar

Linear/Luma Keyer Sayısı

4 adede kadar

Geçiş için Keyer

Sadece DVE.

Toplam Katman Sayısı

9

Desen Üreteci Sayısı

5

Renk Üreteci Sayısı

2

Kenarlar ve Gölge içeren DVE Sayısı

2

Arabirim

Asgari monitör çözünürlüğü 1366 x 768

Ses

Ses Mikseri

11 girişli x 2 kanallı mikser. Her bir kanal için Açma/Kapama/Video Takipli Ses özelliği ve her bir kanal için ayrı kazanç kontrolü. Seviye ve Pik göstergeleri. Artı yeni Fairlight ses geliştirmeleri: Sıkıştırıcı, Geçit, Sınırlayıcı, 6 bant parametrik EQ. Ana kazanç kontrolü.

Analog Giriş

Dengelenmemiş stereo

Analog Giriş Gecikmesi

8 kareye kadar

Giriş Empedansı

1.8k

Azami Giriş Seviyesi

+6dBV

Mikrofon İçin Güç

Her iki 3.5mm mini jak bağlantısında mevcut.

İnternet Yayını

Doğrudan İnternet Yayını

ATEM Mini Extreme ISO, ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) veya USB-C üzerinden mobil internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler.

Kayıt

Video ve Sesin Doğrudan Kaydı

USB-C 3.1 Gen 1 genişletme portu harici ortamlara doğrudan kayıt yapabilir.

Video Kaydı

AAC ses ile ATEM video standardında 70Mb/sn’ye varan kalitede H.264 .mp4 dosyaları olarak, 8 adet HDMI ISO girişi.

AAC ses ile ATEM video standardında İnternet Yayın (Streaming) kalitesinde H.264 .mp4 dosyaları olarak, 1 adet Program çıkışı.

Ses Kaydı

Ayrı 24‑bit 48KHz .wav dosyaları olarak kaydedilen 10 adet 2 kanal ses girişi. 2 x analog 2 kanal ses girişi ve 8 x HDMI 2 kanal gömülü ses girişi içerir.

Görüntü Miksajı

Program görüntü miksajı, bir DaVinci Resolve proje .drp dosyası olarak kaydedilir.

Ortam Formatı

ExFAT (Windows/Mac) ya da HFS+ (Mac) dosya sistemlerine formatlanmış ortamı destekler.

Çoklu Görüntü Gösterimi

Çoklu Görüntü Gösterimi

Program, Önizleme, 8 HDMI girişi, SuperSource, Temiz Sinyal, Medya Oynatıcı, İnternet Yayın Durumu, Kayıt Durumu ve Ses Göstergeleri de dahil olmak üzere 16, 13, 10, 7 veya 4 görüntüleyici şeklinde yapılandırılabilir.

Çoklu Görüntüleme Video Standardı

HD

Medya Oynatıcıları

Medya Oynatıcı Sayısı

2

Kanallar

Her bir Medya Oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

fill ve key ile 20 adet.

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Kontrol

Kontrol Panel

Dahili kontrol paneli. Kamera kontrol özellikli yazılım kontrol paneli İsteğe bağlı donanım panelini destekler.

Kontrol Panel Bağlantısı

Ethernet 10/100/1000 BaseT’yi destekler. Ethernet; panel ve kasa arasında doğrudan ya da ağ üzerinden bağlantı için kullanılır. ATEM Mini Extreme ISO, doğrudan USB-C bağlantısını da destekler. Yazılımı güncellemek için Ethernet veya USB-C kullanılır.

Kontrol Panel Uyumluluğu

ATEM Software Control Panel dahildir. Ayrıca; ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel ve ATEM 4 M/E Advanced Panel ile uyumludur. ATEM Mini Extreme ISO; Videohub Smart Control Pro ve Videohub Master Control Pro cihazlarını kullanarak kaynakların hedef noktalarına yönlendirilmesi için, Blackmagic Videohub Hardware Panel Setup eklentisi ile yapılandırılabilir.

Cihazla Gelen Kontrol Paneli

Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur veya daha üstü ve sadece 64 bit Windows 10 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.

Yazılım

Yazılım Güncellemeleri

Mac OS X veya Windows bilgisayarlarına doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Switcher Utility dahildir.

Yapılandırma

ATEM Software Control Panel aracılığıyla ayarlanır. Bu, ATEM kasa IP adresi için geçerli değildir, bunu cihaza USB ile bağlı olan ATEM Switcher Utility yardımcı uygulama üzerinden yapabilirsiniz.

İşletim Sistemleri

Mac 10.15 Catalina,
Mac 11.1 Big Sur veya daha üzeri

Windows 10, 64-bit.

Güç Bilgileri

Güç Kaynağı

1 x Harici 12V güç kaynağı.

Güç Kullanımı

36W

Fiziksel Detaylar

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

5° C ila 40° C (41° ila 104° F)

Saklama Ortamı Sıcaklığı

-10° ila 60° C (14° ila 140° F)

Bağıl Nem

%0 ile %90 arası yoğuşmasız

Kutu İçeriği

ATEM Mini Extreme ISO

Uluslararası adaptörlerle harici 12V DC güç kaynağı
